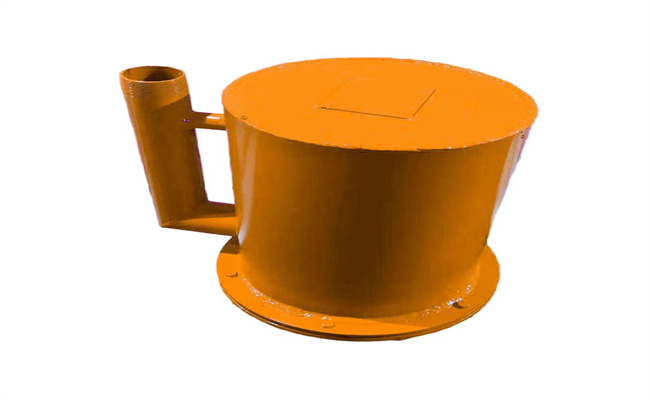

矿用CWG-ZY型正压自动放水器

【正压全自动放水器概述】

正压自动放水器的型号为CWG-ZY，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；ZY是正压的简称，所以CWG-ZY的意思为瓦斯抽放（采）管路所用正压自动放水器，正压自动放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，正压自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。

【正压自动放水器原理】

是利用浮漂产生的浮力来克服由于压差和自重产生在放水球阀上的反力开启球阀，使其放水，又利用其自重来关闭球阀的原理来实现自动放水的。其工作过程是：放水器的进水管与排放瓦嘶的正压管路连接后，浮漂等元件的自重加上筒内的气体压力迫使球阀紧贴在阀体上，使筒内与大气隔诀。抽放管路的水经过水管流入放水器内，当筒内水位上升至浮漂底部后，随着水位的不断上升，浮漂产生的浮力越来越大，当浮力大于浮漂等自重与球阀上下压力差之和时，浮漂则带动球阀阀芯一起浮起，球阀被打开，筒内积水在压力作用下以放水阀座排出筒外，此时，排放瓦嘶管路如继续向筒里供水，水则通过球阀连续不断的排出。如果无水进入放水器，则浮漂将随着水的排出而下降，直至关闭球阀为止，使放水器又处于初始状态。

由此可知，正压自动放水器实现自动放水的条件是：F浮大于G浮+G导+G附+P球.(F浮：浮漂的浮力，G浮：浮漂的重力，G导：导向套的重力，G附：附件的重力，P球：密封球上下压力差)随着进入筒体内的水位不断升高，浮漂同时在上升，压力平衡管与瓦嘶管路连通，排出桶内气体，使桶内的水正常排出，当桶内水位下降到可以低线，放水阀在大气压力作用下关闭，浮漂位置又处于初始状态。如此周而复始，实现自动放水。
