在矿山设备领域，旁通式孔板流量计的品质至关重要。而老厂家凭借深厚的技术沉淀与丰富的经验积累，展现出了自己不一样的特点。他们对生产工艺严格把控，从选材到加工，每一道工序都细心雕琢，确保产品的耐用性与稳定性。在研发上，不断投入资源，深入研究矿山复杂的工况需求，使旁通式孔板流量计能够适应各种恶劣环境，稳定地运行，成为矿山安全生产的可靠保障。

煤矿旁通式孔板流量计不愧是老厂家出身

用途

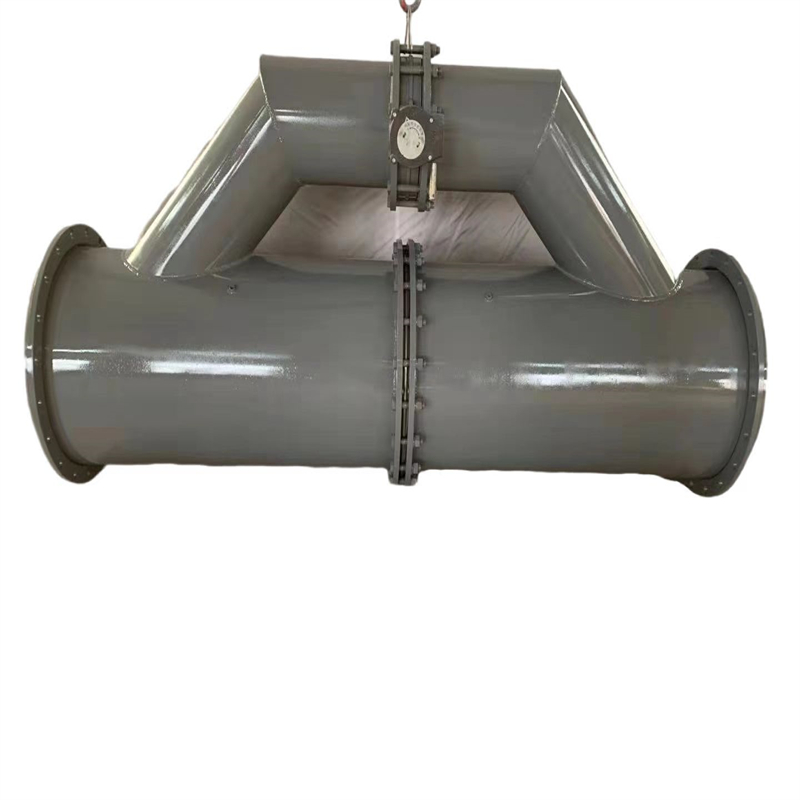

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内管相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

组成结构
孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

工作原理

1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。
 2.孔板以内孔锐角线来保准确度，因此对磨蚀、磨损、结垢、脏物等问题很灵敏，长期使用J度难以保，需买年定期拆下检修一次，以保产品的使用效果与测量准确度。

老厂家的旁通式孔板流量计，是行业内品质与口碑的象征。多年来，他们关注产品研发与制造，见证了行业的发展变迁，积累了大量宝贵的技术经验。在生产过程中，老厂家始终秉持工匠精神，以严谨的态度对待每一个细节，坚持使用品质材料，结合制造工艺，赋予产品可靠的性能。正因如此，老厂家的旁通式孔板流量计才能在市场上屹立不倒，赢得广大客户的信赖与赞誉 ，为矿山开采提供有力支持。
