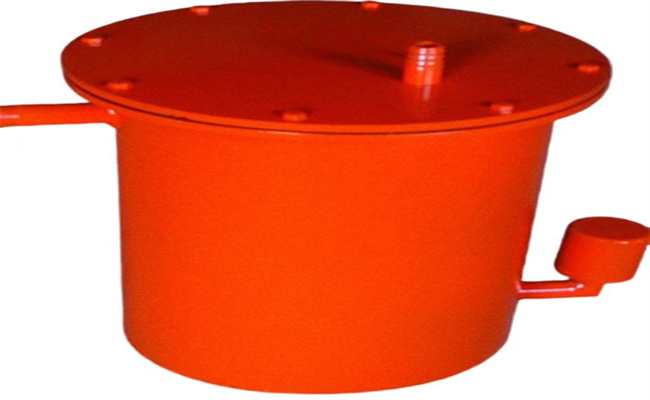

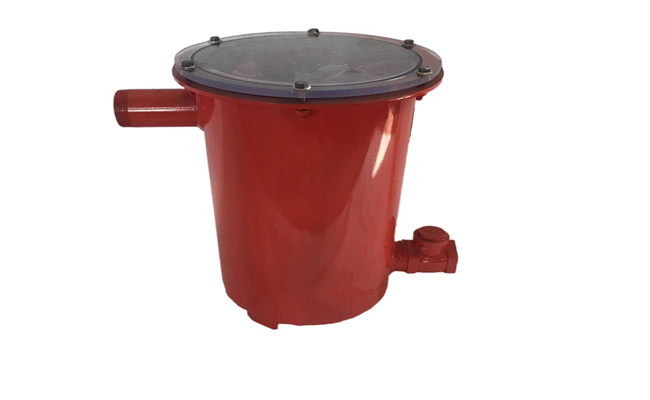

CWG-FY3型负压气阀式放水器

负压气阀式放水器产品简介

型号为CWG-FY3，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；FY是负压的简称，FY-3是负压自动放水器的升级产品（即为气阀式的），所以CWG-FY3的意思为瓦斯抽放（采）管路所用升级型负压自动放水器，负压自动放水器是煤矿瓦斯抽放系统自动放水装置，负压气阀式自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。

工作原理

在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有以下优点；采用气阀式连接设，安装，拆卸，维修简便；不容易受到意外请况的影响；可以很方便地与煤矿抽采瓦嘶管路或其它负压气体管路联通，使管路中的积水顺利排出。
