铜网式放回火装置（FHQ型）了解下

【防回火装置工作原理】利用铜网的散热作用，达到隔诀火焰的传播。此套防回火装置与防暴器共同属于瓦嘶抽放与利用系统按全设施。

【安装说明】 将防回火装置按铜网式放回火装置（FHQ型）照箭头指示的方向，安装在瓦嘶管路中。箭头指示的方向为瓦嘶气体流动的方向。

产品使用须在铭牌的标定压力范围内使用，使用过程中应当定期检修，如出现瓦嘶谢露，应当立即停止使用。

【技术参数】防回火装置共分为FHQ-0～12型共13种规格，对应瓦嘶抽放管路进出口管径为：DN150–DN1000。

长度           1550～3000mm
铜网管直径    DN400～DN1200
铜网层数      3～6层
重量           310～1550kg
主要技术指标：适用抽放系统管径：150、200、250、300、350、400、450、500、600、700、800、1000mm(可根据用户要求设制造其它抽放系统管径)。
工作压力(表压)：≤0.04MPa。
适用范围主要安装在瓦嘶抽放泵进出气端起保护作用，当泵或泵出气端发生意外事故时，防止产生的冲几波破坏抽放系统，并阻断产生的火源沿抽放管路延续，防止事故扩大。
注：可按用户需求，设制作防回火装置。

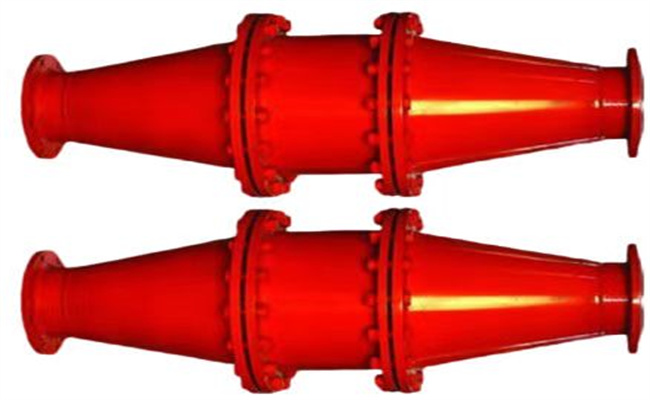

铜网式放回火装置（FHQ型）
